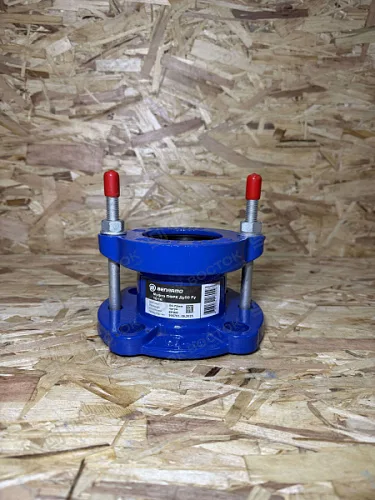

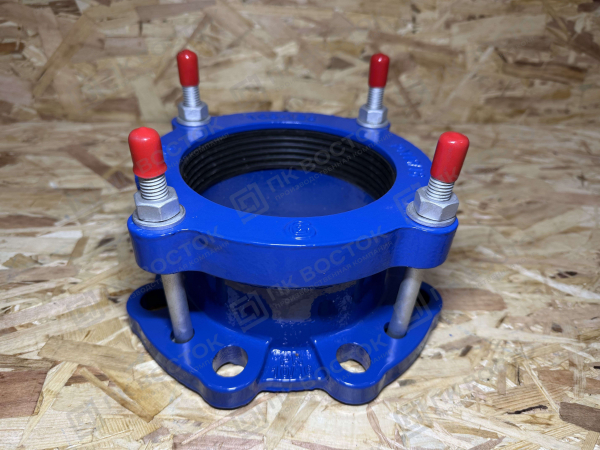

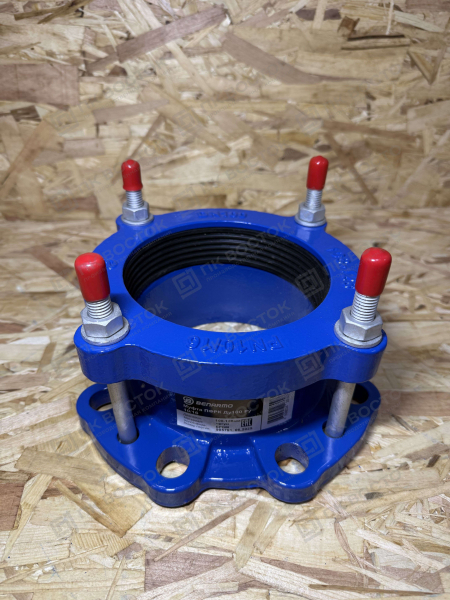

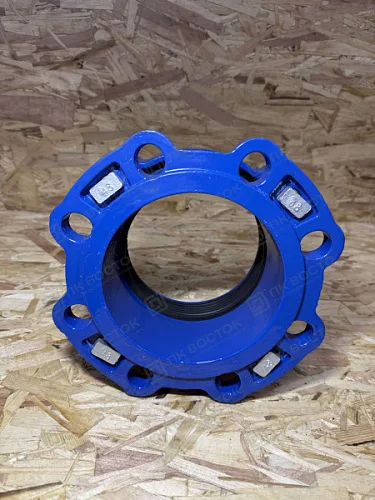

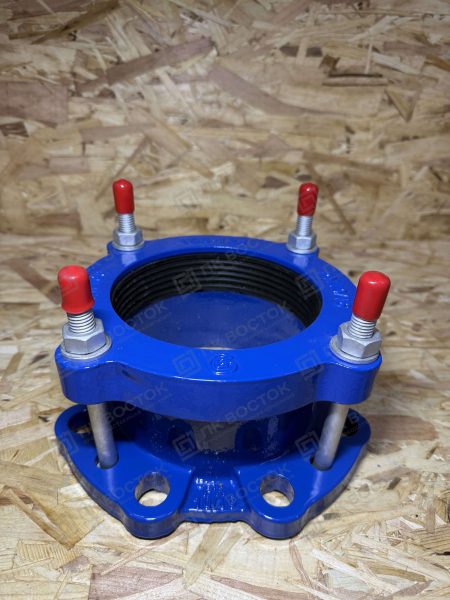

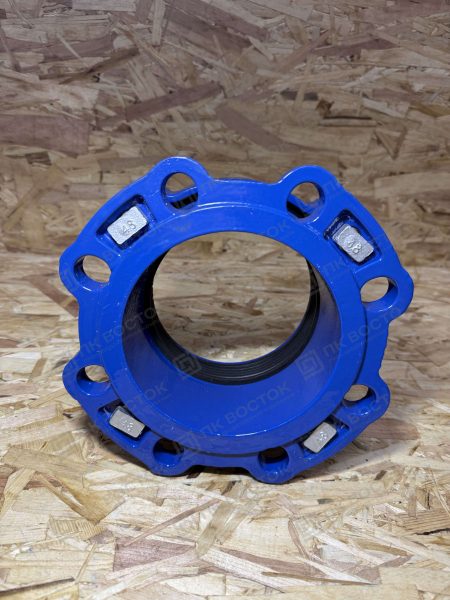

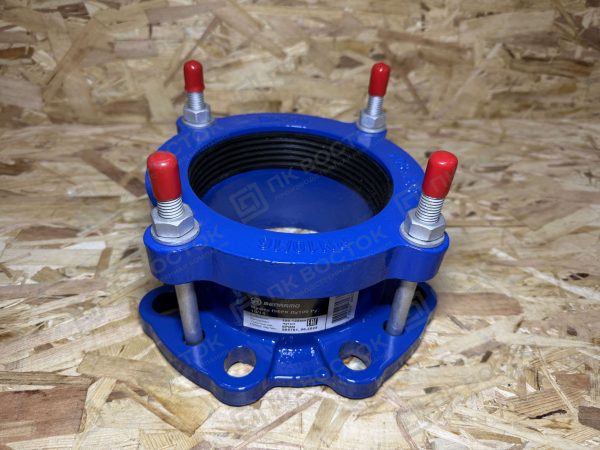

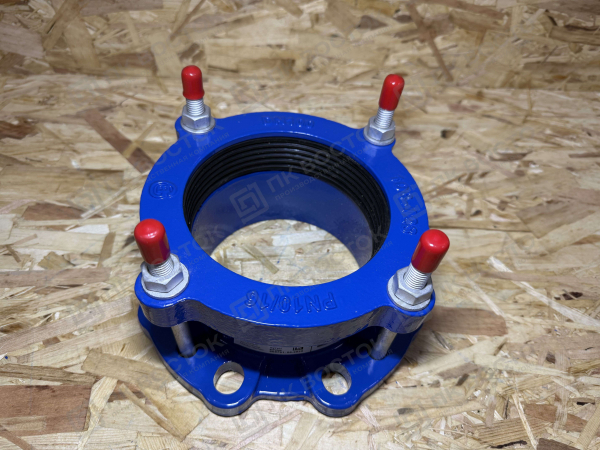

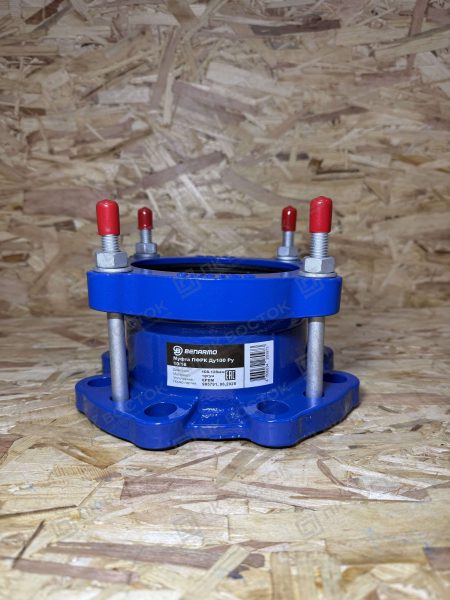

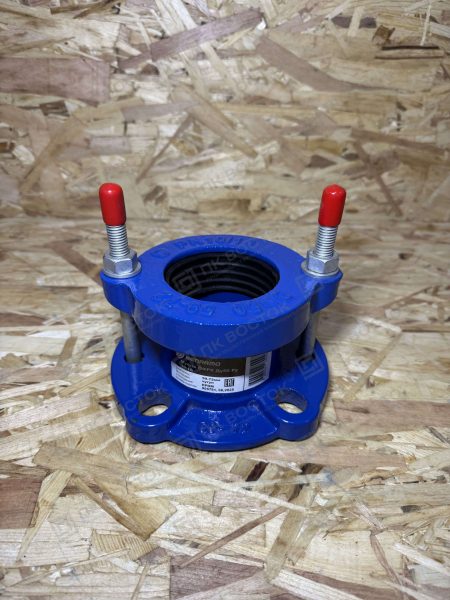

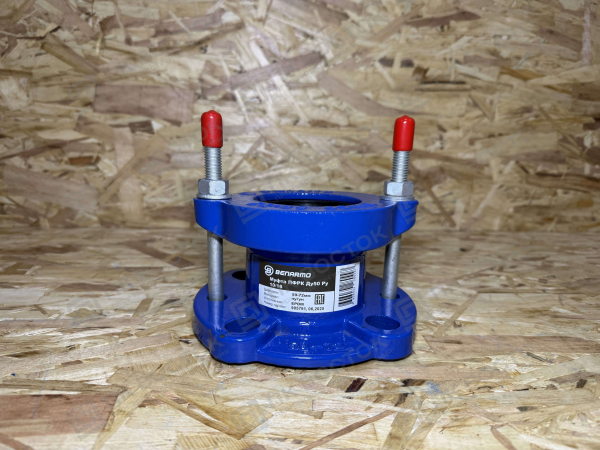

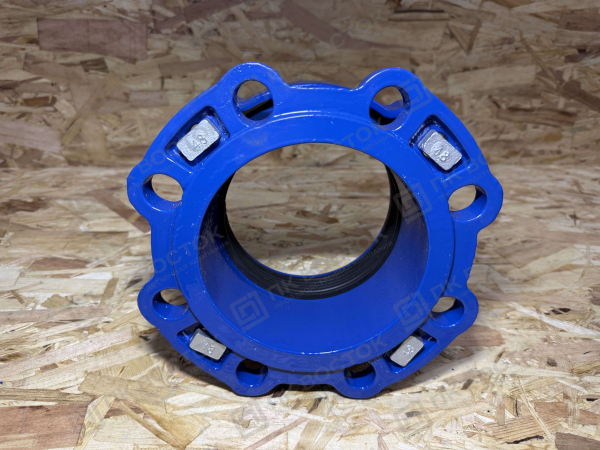

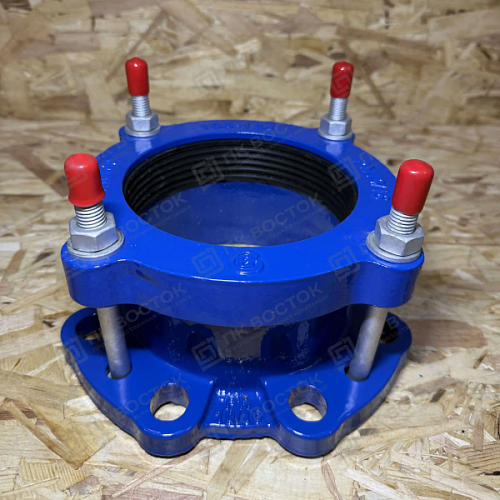

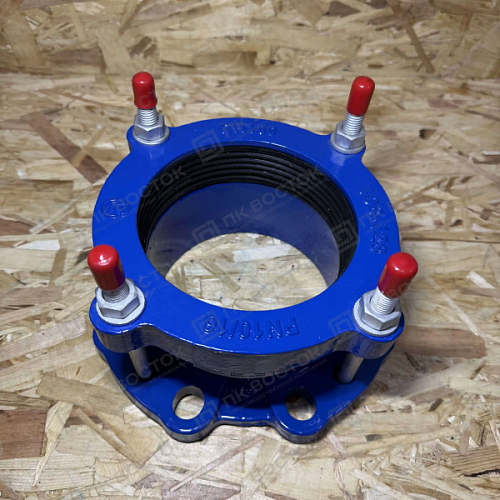

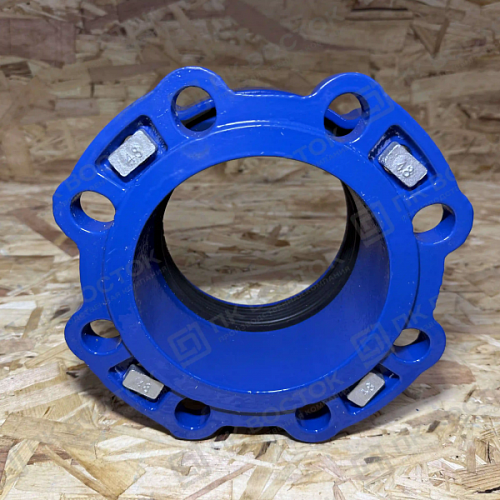

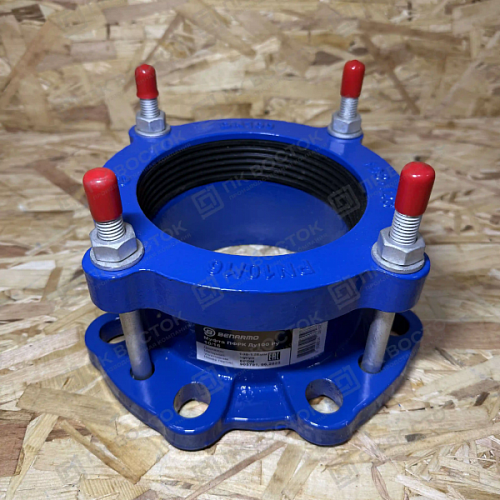

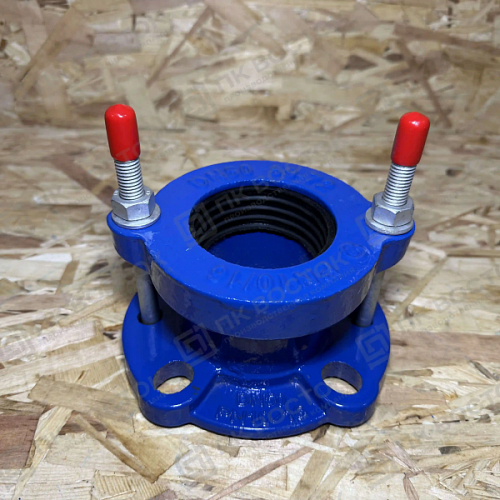

Муфты обжимные ПФРК и ПФРК-Е Benarmo — это фланцевые адаптеры с раструбным компенсирующим механизмом, предназначенные для соединения гладких концов труб различных материалов с фланцевой арматурой без сварки. Модель ПФРК применяется для чугунных и металлических систем, а ПФРК-Е адаптирована под ПЭ/ПНД трубы.
Назначение и область применения
Муфты Benarmo ПФРК и ПФРК-Е используются в инженерных коммуникациях при монтаже и ремонте трубопроводов, когда требуется разборное соединение с фланцевой арматурой. Применяются в:
- Сетях водоснабжения, отопления и канализации;
- Промышленных системах без агрессивных сред;
- Модернизации и ремонте без остановки системы;
- Установках в ограниченных пространствах, где сварка невозможна.
Типоразмеры и технические параметры
Benarmo предлагает муфты ПФРК и ПФРК-Е с широким диапазоном диаметров и допустимых давлений:
| Тип | Диапазон DN | Рабочее давление PN |
|---|---|---|
| ПФРК | 50–1200 мм | до 1,0–1,6 МПа (10–16 бар) |
| ПФРК-Е | 50–1200 мм | 10–16 бар |
Конструкционные особенности и материалы
Муфты Benarmo обладают конструктивно продуманным устройством, обеспечивающим долговечность и герметичность при эксплуатационных нагрузках:
- Корпус: чугун GGG50 или сталь, с эпоксидным или порошковым покрытием;
- Фланец: привариваемая или встроенная часть с отверстиями по ГОСТ 33259 — стандарты отверстий соответствуют фланцевой арматуре;
- Уплотнение: резиновая манжета EPDM или NBR, встроенная в муфту;
- Крепёж: оцинкованные болты, гайки и шайбы; часто с покрытием Dacromet;
- Компенсация: допускаются осевые смещения ±2,5 мм и угловые отклонения до 3–4°;
- Температура среды: до ≈ +110 °C (у ПФРК при использовании для воды)
- Маркировка: DN, PN, диапазон присоединения, бренд, материал.
Производство и качество
Производственный цикл Benarmo включает литьё корпуса, механическую обработку, сверление фланцевых отверстий, нанесение защитного покрытия, установку уплотнителя, комплектацию болтов и контроль геометрии и герметичности. В спецификациях часто указываются диапазон наружных диаметров труб, допустимых к обжиму: например, ПФРК Ду100 рассчитана на трубы с наружным диаметром 109–128 мм.
Преимущества моделей Benarmo
- Установка без сварки — ускоряет монтаж и ремонт;
- Возможность смены арматуры — фланцевое соединение разборно;
- Устойчивость к смещениям и деформациям трассы;
- Универсальность — ПФРК подходит почти для любых труб, ПФРК-Е — для ПЭ и ПВХ;
- Высокая герметичность при давлении до 16 бар;
- Длительный срок службы за счёт материалов и защиты корпуса;
- Легкость обслуживания — болтовое соединение позволяет быстро разобрать узел.
Монтаж
- Очистка и контроль наружного диаметра трубы, он должен попадать в диапазон обжима муфты;
- Надевание муфты на трубу до упора;
- Совмещение фланца муфты с ответным фланцем арматуры через прокладку;
- Равномерная затяжка болтов крест-накрест;
- Проверка герметичности сначала без давления, затем под рабочим;
- Опрессовка и, при необходимости, повторная подтяжка.
