Сварные офланцованные переходы ПНД ПЭ100 — это редукционные муфты, оснащённые буртами и прижимными фланцами, предназначенные для соединения трубопроводов разного диаметра с помощью фланцевого соединения. Такие изделия обеспечивают качественное стыкование, сохраняя при этом разборность узла, что делает их удобными при эксплуатации и обслуживании инженерных систем.
Назначение и сфера применения
Офланцованные переходы ПНД ПЭ100 применяются для монтажа и соединения трубопроводов в системах холодного водоснабжения, технических и промышленных сетях, а также в напорной канализации. Они широко используются в коммунальном хозяйстве, на промышленных объектах и в сельском водопроводе. Переходы обеспечивают плавное изменение диаметра и позволяют подключать полиэтиленовые трубы к металлической арматуре, фланцевым задвижкам или насосному оборудованию.
Важно: офланцованные соединения не используются в газопроводах, так как не являются неразъёмными и не имеют соответствующей сертификации.
Разновидности
Сварные офланцованные переходы выпускаются в нескольких вариантах исполнения:
- По конструкции корпуса: литые (до 315 мм) и сегментно-сварные (от 160 мм и выше).
- По конфигурации: центрированные — с совпадающими осями, либо эксцентрические (по заказу) — для самотёчных или дренажных систем.
- Диапазон размеров: от 32×25 мм до 1200×1000 мм.
- Рабочее давление: Ру 10/16, в зависимости от SDR и диаметра.
Конструкционные особенности и внешний вид

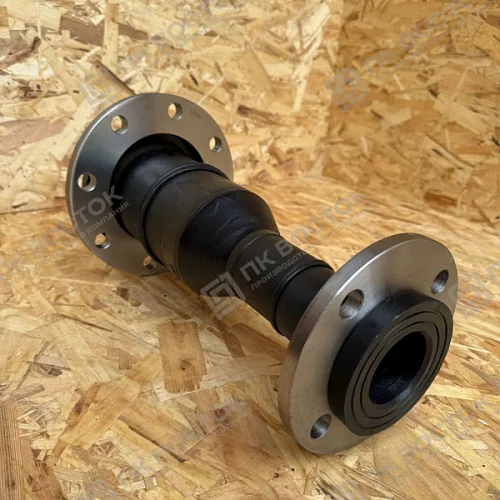

Офланцованный переход состоит из полиэтиленового корпуса с переходом на меньший диаметр, к концам которого приварены втулки под фланцы. На бурты надеваются подвижные стальные фланцы, фиксирующие соединение с ответной частью трубопровода.
- Материал — первичный полиэтилен ПЭ100;
- Фланцы стальные;
- Гладкая внутренняя поверхность, обеспечивающая минимальное гидросопротивление;
- Стандартная маркировка: диаметр, SDR, PN, материал;
- Цвет — чёрный с синей полосой (для сварных), либо полностью чёрный (для литых изделий).
Способ изготовления
Производственный процесс офланцованных переходов ПНД включает несколько этапов:
- Формирование корпуса: литьё (до 315 мм) или стыковая сварка сегментов (от 160 мм и выше).
- Приварка втулок под фланец: фиксация полиэтиленовых буртов методом сварки встык.
- Установка прижимных фланцев: на втулки надеваются фланцы с отверстиями под болты.
- Контроль качества: проверка геометрии, герметичности и прочности сварных швов.
Преимущества изделия
- Разборное соединение — облегчает демонтаж и обслуживание трубопровода.
- Совместимость с металлическими узлами и арматурой.
- Плавный переход диаметра — снижает гидравлические потери.
- Долговечность — срок службы до 50 лет.
- Устойчивость к коррозии, агрессивным средам и УФ-излучению.
- Возможность изготовления по индивидуальным размерам и нестандартным конфигурациям.
Монтаж
Фланцевые переходы монтируются без применения сварки, что удобно для временных или обслуживаемых систем. Процесс установки включает:
- Подготовку элементов: очистку фланцевых поверхностей и проверку геометрии.
- Установку уплотнения: размещение резинового кольца или прокладки между фланцами.
- Совмещение и фиксацию: точное выравнивание отверстий и установка болтов с равномерной крест-накрест затяжкой.
- Контроль: визуальная проверка и, при необходимости, гидравлическое испытание на герметичность.
Совет: затягивать болты равномерно, чтобы избежать повреждения втулки и деформации уплотнения.
Стандарт производства (ГОСТ/ТУ)
ТУ 22.21.29-002-03448534-2022 — технические условия для производства сварных офланцованных переходов из полиэтилена ПЭ100.
