Муфты обжимные ДРК и ПФРК — это универсальные соединительные элементы, применяемые для безсварочного монтажа и ремонта трубопроводных систем. Они обеспечивают надежное соединение гладких концов труб из различных материалов — стали, чугуна, ПЭ (ПНД), ПВХ и асбестоцемента. Такие муфты востребованы в инженерных сетях, коммунальных хозяйствах и промышленности, где требуется быстрое и безопасное соединение без использования сварочного оборудования.
Назначение и сфера применения

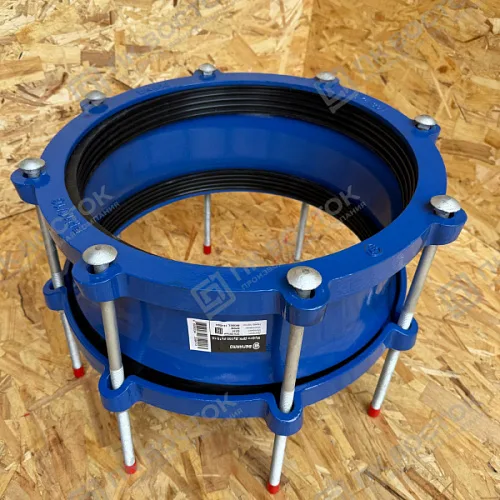

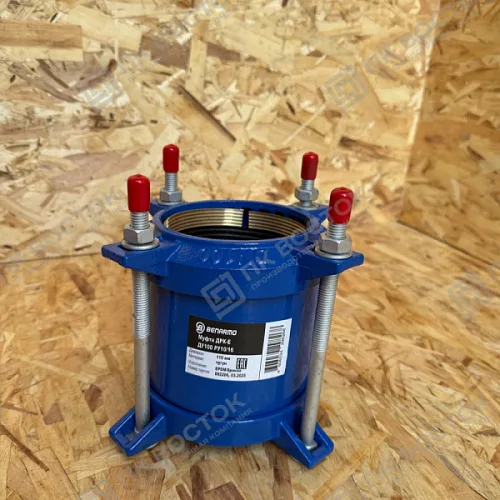

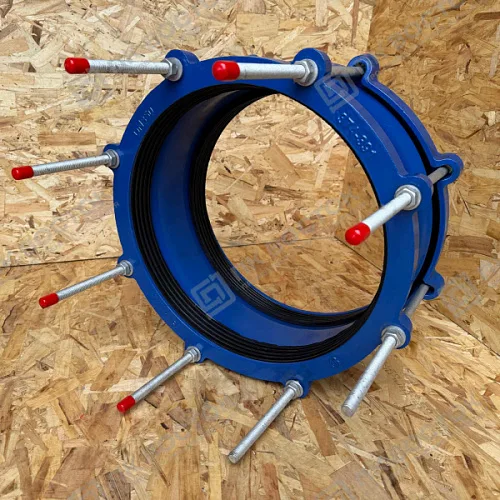

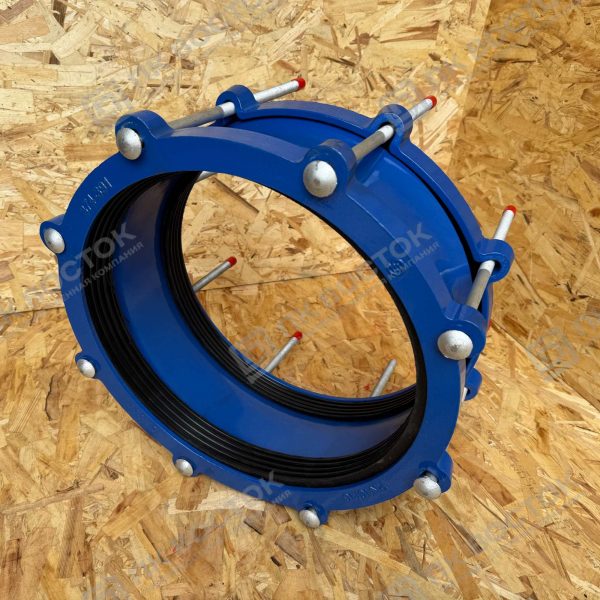

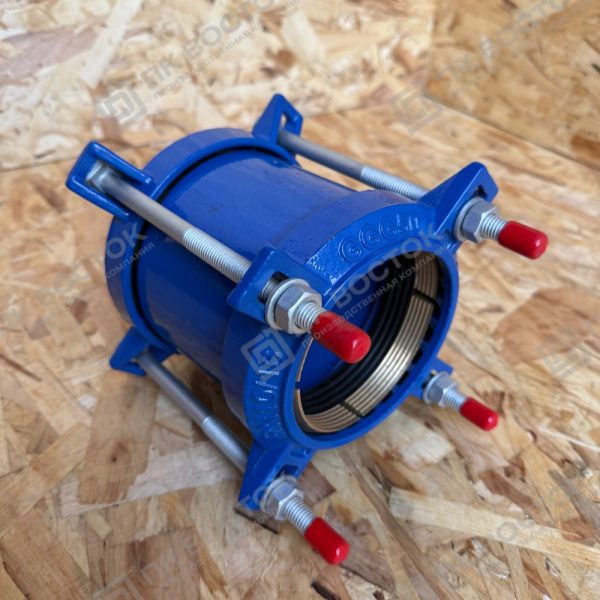

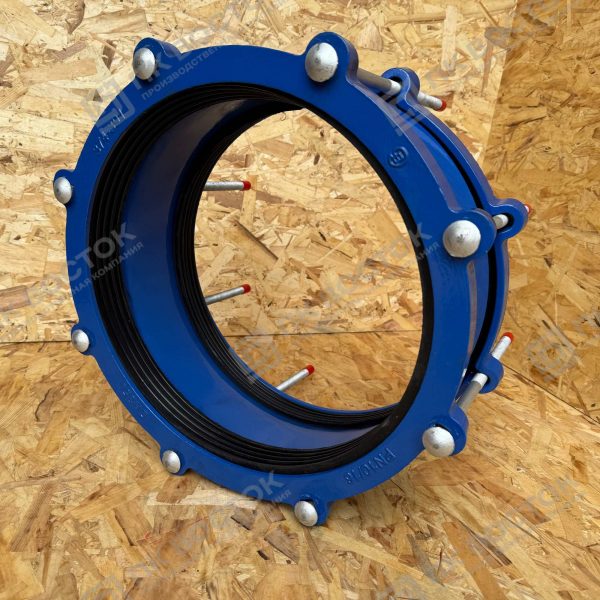

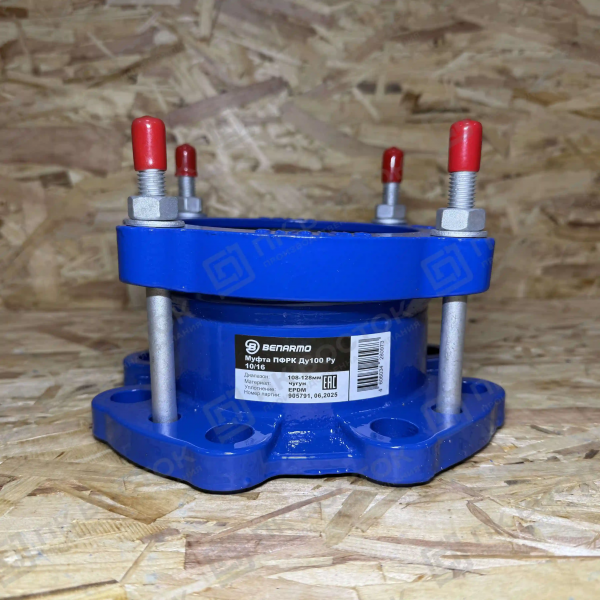

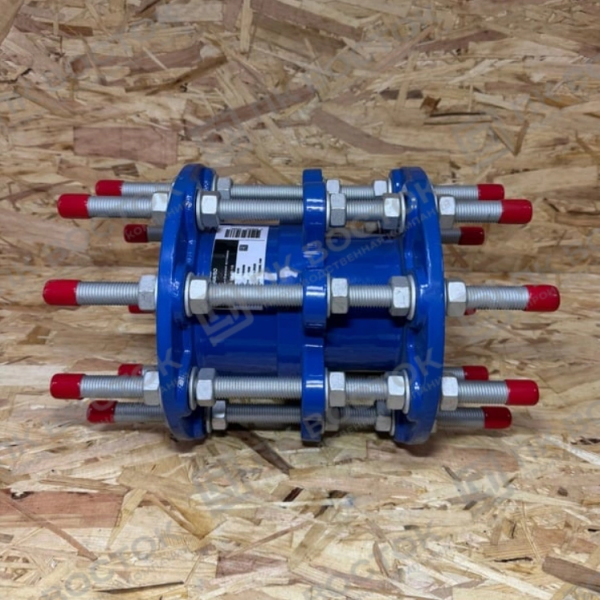

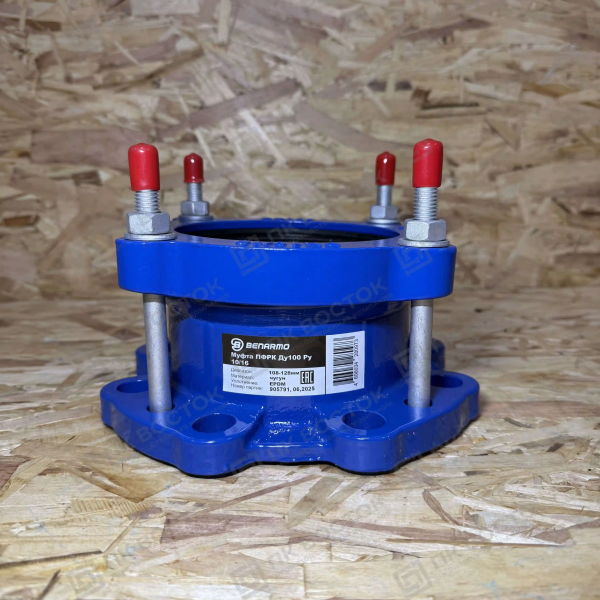

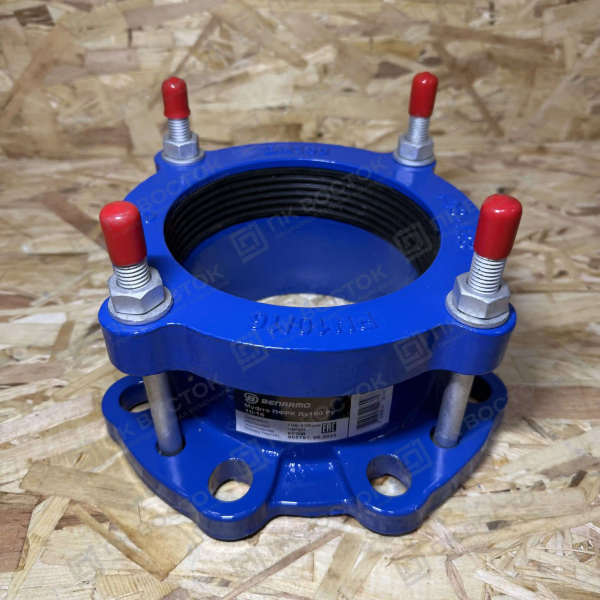

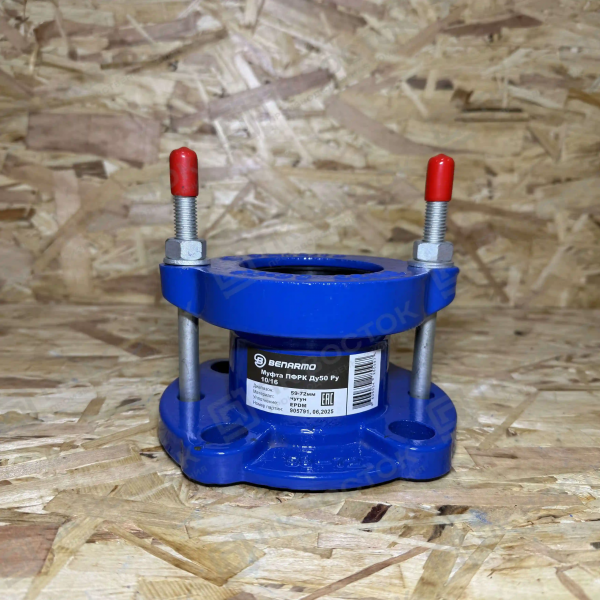

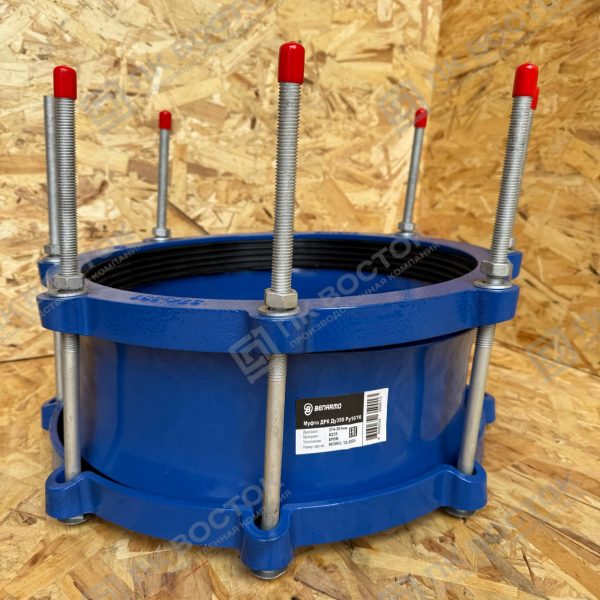

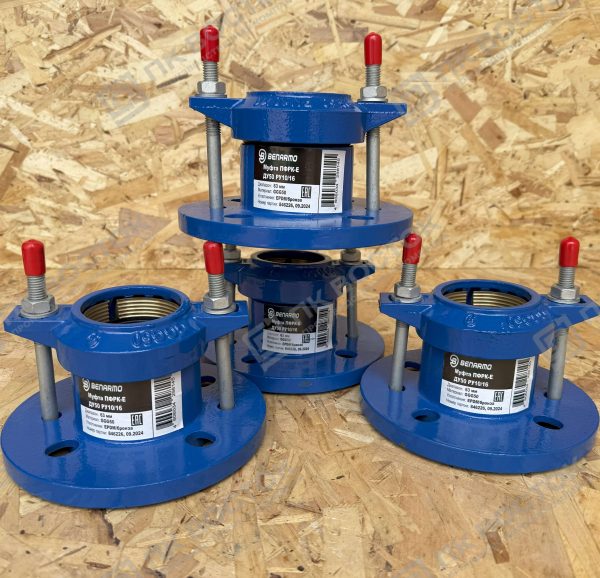

Муфта ДРК (двойной раструб компенсирующий) применяется для соединения трубопроводов различного типа, в том числе при ремонте и модернизации существующих сетей. Муфта ПФРК (патрубок фланцевый раструбный компенсирующий) служит адаптером между гладкими трубами и фланцевой арматурой. Обе разновидности подходят для монтажа систем водоснабжения, отопления, канализации и промышленных коммуникаций с неагрессивными средами.
Разновидности и технические характеристики
Муфты ДРК и ПФРК выпускаются в различных размерах и исполнениях, что позволяет подобрать оптимальный вариант под конкретные условия эксплуатации.
| Тип муфты | Диапазон DN | Рабочее давление, PN | Материалы |
|---|---|---|---|
| ДРК | 50–300+ мм | 1,0–1,6 МПа | Сталь Q235, чугун GGG50, EPDM |
| ПФРК | 50–1200 мм | 1,0–1,6 МПа | Чугун, сталь, EPDM/NBR |
Конструкционные особенности
Обе модели — ДРК и ПФРК — имеют усиленный корпус и продуманную конструкцию для компенсации осевых и угловых смещений, что обеспечивает стабильную герметичность и долговечность соединения.
- Корпус: стальной или чугунный цилиндр с антикоррозионным покрытием (эпоксидным или порошковым);
- Уплотнение: эластомерная манжета (EPDM или NBR) для защиты от утечек;
- Крепеж: оцинкованные болты и гайки с покрытием Dacromet для защиты от коррозии;
- Компенсация смещений: до 4 мм по оси и до 3–4° по углу;
- Температурный диапазон: от –10 °C до +120 °C.
Производственный процесс
- Литьё и механическая обработка корпуса из стали или чугуна;
- Изготовление и сверление фланцев по стандарту ГОСТ 33259-2015 (для ПФРК);
- Нанесение защитного покрытия (эпоксидное, порошковое);
- Установка уплотнительных элементов из EPDM или NBR;
- Комплектация болтовым крепежом с покрытием Dacromet;
- Контроль герметичности, маркировка и упаковка готового изделия.
Преимущества муфт ДРК и ПФРК
- Монтаж без сварки — идеально подходит для аварийных и ремонтных работ;
- Высокая герметичность — благодаря эластичным уплотнителям и равномерному обжиму;
- Компенсация смещений — сохраняет герметичность при температурных деформациях;
- Совместимость с трубами разных материалов (сталь, чугун, ПЭ, ПВХ, асбестоцемент);
- Долговечность и коррозионная стойкость покрытия;
- Простая сборка и демонтаж — удобное обслуживание болтового соединения.
Монтаж
- Очистить и измерить диаметр трубы, убедиться в его соответствии диапазону обжима;
- Надеть муфту на гладкий конец трубы до упора;
- Для ПФРК — совместить фланец с ответной арматурой через прокладку;
- Равномерно затянуть болты крест-накрест до требуемого момента;
- Проверить герметичность соединения сначала без давления, затем при рабочем;
- При необходимости провести повторную подтяжку после испытаний.
Бренды
- Бенармо — российский производитель муфт ДРК и ПФРК, известный высоким качеством обработки и антикоррозионной защитой;
- Также на рынке представлены аналоги от других отечественных и зарубежных компаний, совместимые по размерам и стандартам ГОСТ и ЕАЭС.
